产品名称：Z44T~Z44W平行式双闸板闸阀
产品规格：Z44T~Z44W
产品材质：
产品品牌：沧海
产品简介：浙江沧海阀门科技股份有限公司专业生产Z44T~Z44W平行式双闸板闸阀等各种平行式闸阀
销售热线：0577-67354191
企业邮箱：15867725552@163.com

产品简介：

Z44T~Z44W平行式双闸板闸阀产品概述:

闸阀:平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，不允许作调节调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。

平行式双闸板闸阀产品特点：

1、当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。
2、用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。
3、Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。

平行式双闸板闸阀性能规范：

型号	公称压力（MPa）	试验压力（MPa）		工作温度（℃）	适用介质
		强度（水）	密封（水）
Z44T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z44W-10				≤100	油品、煤气

四、闸阀:平行式双闸板闸阀主要零件材料：

零件名称	材料
零件名称	Z44T-110	Z44W-10
阀体、阀盖、阀轮	灰铸铁	灰铸铁
阀板	灰铸铁+黄钢	灰铸铁
阀杆	碳钢	碳钢
丁楔	铸钢	铸钢
阀杆螺母	青钢	青钢

闸阀:平行式双闸板闸阀外形尺寸和连接尺寸：

型号	公称通径DN（mm）	尺寸								重量（kg）
型号	公称通径DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	Do	重量（kg）
Z44T-10 Z44W-10 Z44H-10 Z44F-10	40	165	145	145	85	18-3	4-18	240	135	16.5
	50	180	160	160	100	20-3	4-18	260	180	20
	65	195	180	180	120	20-3	4-18	300	180	25.5
	80	210	195	195	135	22-3	4-18	345	200	31
	100	230	215	215	155	22-3	8-18	395	200	47
	125	255	245	245	185	24-3	8-18	478	240	64
	150	280	280	280	210	24-3	8-23	558	240	100
	200	330	335	335	265	26-3	8-23	720	320	144
	250	380	390	390	320	28-3	12-23	845	320	-
	300	420	440	440	368	28-4	12-23	990	400	-
	350	450	500	500	428	30-3	16-23	1100	400	-
	400	480	565	565	482	32-3	16-25	1200	500	-
	450	510	615	615	532	32-3	20-25	1300	500	-
	500	540	670	670	585	34-3	20-25	1500	500	-

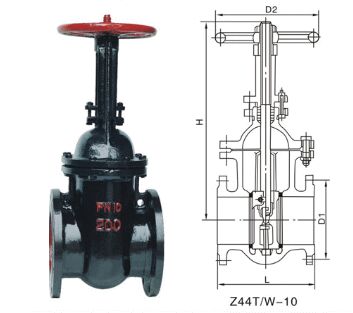

Z44T~Z44W平行式双闸板闸阀结构图:
